Nod RoLink CM108
Hat nod mobil, RoLink sau Echolink, pentru Raspberry Pi Zero W, dar poate fi folosit pentru orice model de RPi cu header de 40 de pini. Variantă SMD cu alimentare prin USB, cu conectare audio prin CM108. Are un design cu patru straturi constructive, celor două fețe cu semnale alăturându-li-se două straturi suplimentare pentru planul de alimentare și planul de masă.
Este primul proiect produs integral în China. Designed in Romania, Assembled in China. ;)
Funcționalități
- Nod RoLink simplex, cu audio bazat pe CM108.
- Se montează pe platforme Raspberry. Dedicat pentru Raspberry Pi Zero
- Funcționeză cu RPI Zero toate versiunile, dar recomand W2
Jurnal modificări (roadmap)
Rev 0.1 – prima versiune de prototip
Status
finalizat Stadiu de proiectare, nu a fost concretizat într-un proiect de sine stătător. A fost realizat pe un breadboard. Nu există imagini.
Experiența acumulată
n/a
Rev 1.0 – prima versiune funcțională
Status
finalizat Au fost realizate cinci bucăți la JLCPCB în china. Patru au fost făcute cadou (YO3AKF, YO8TNC, YO3DGJ și încă cineva, am uitat cine). Am păstrat doar unul, pentru teste.
Nodul a funcționat corect. L-am testat pe un Raspberry pi 4B. Au fost testate inclusiv opțiuni pentru răcire activă și utilizarea GPIO-urilor. Mai jos e o galerie de imagini.
Experiența acumulată
- Integrarea unui chip audio (CM108) în proiect, configurarea, interacțiunea și partea de
raspbian - Experiența de producție în China, la JLCPCB; înțelegerea conceptului de DFM (Design For Manufacturing), constrângerile de producție și modul în care afectează proiectarea cablajului și poziționarea componentelor etc.
dtoverlay
Documentație:
Câteva "TODOs" pentru Rev 2.0:
Variante constructive
Nu există.
Imagini
-
Plăcile asamblate sosite de la JLCPCB - față -
Plăcile asamblate sosite de la JLCPCB - spate -
Montare în prototip pe RPI 4B, pentru testare -
Testare interfață răcire activă (ventilator)
PCB

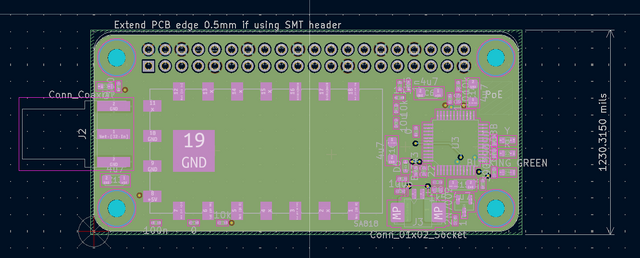

Câteva imagini PCB
Note
Nu există.
