Nod RoLink CM108 v2.0
Hat nod mobil, RoLink sau Echolink, pentru Raspberry Pi Zero W, dar poate fi folosit pentru orice model de RPi cu header de 40 de pini. Variantă SMD cu alimentare prin USB, cu conectare audio prin CM108. Are un design cu patru straturi constructive, celor două fețe cu semnale alăturându-li-se două straturi suplimentare pentru planul de alimentare și planul de masă.
Este al doilea proiect realizat integrat în China, la JLCPCB
Funcționalități
- Nod RoLink simplex, cu audio bazat pe CM108.
- Se montează pe platforme Raspberry. Dedicat pentru Raspberry Pi Zero
- Funcționeză cu RPI Zero toate versiunile, dar recomand W2
- Este prevăzut cu o variantă de filtru pentru alimentare
- Are pe dos o mufă PicoBlade cu patru contacte pentru conectarea opțională a unui ventilator cu 4 fire
- îmbunătățiri ale PCB-ului față de varianta anterioară
Jurnal modificări (roadmap)
Rev 0.1 – prima versiune de prototip
Status
finalizat Stadiu de proiectare, nu a fost concretizat într-un proiect de sine stătător. A fost realizat pe un breadboard. Nu există imagini.
Rev 1.0 – prima versiune funcțională
Status
finalizat A fost realizată prin producție la JLCPCB, dar fără SA818. Pagina proiectului este aici
Experiența acumulată
Vezi pagina proiectului.
Rev 2.0
Acest proiect
Status
finalizat A fost realizată prin producție la JLCPCB, cu tot cu SA818 și un header de 40 pini, SMB.
Experiența acumulată
TODO.
Documentație
Câteva "TODOs" pentru Rev 3.0
Nu va mai exista o versiune 3.0 a acestui proiect.
Variante constructive
Nu este cazul
Imagini
-

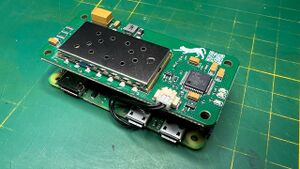

Nod montat pe RPi Zero 2 W -

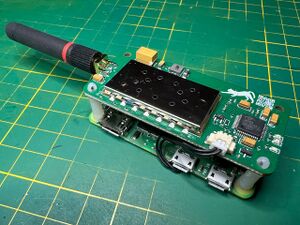

Nod montat pe RPi Zero 2 W – vedere alternativă -
Nod montat pe RPi Zero 2 W – imaginea conectorului PicoBlade pentru ventilator -
Nodul, așa cum a venit de la producție (JLCPCB)
PCB
Nu există imagini
Note
Nu există.
